近日，美國專利商標局公布蘋果最新全屏指紋識別專利，我們認為這對未來手機設計將產生重要影響。

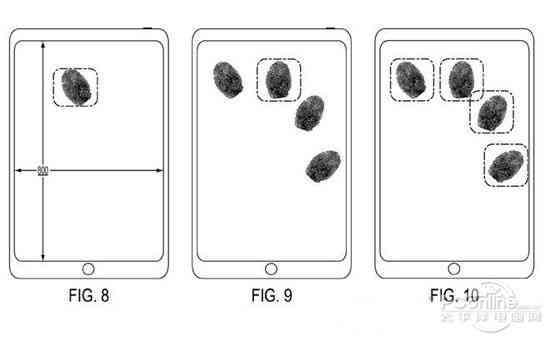

蘋果全屏指紋識別專利公布漸成熟，行業已到爆發臨界點。自iPhone5S第一次加入指紋識別功能至今，蘋果已有3份全屏指紋識別專利公布，且專利發明人均為AuthenTec聯合創始人DaleR。Setlak，先后涉及全屏指紋識別概念、指紋感應層的具體設計以及全屏指紋識別模組的結構，已經展現出相當全面、清晰、成熟的全屏指紋識別設計方案。近日公布的全屏指紋識別專利較詳細描述了全屏指紋識別模組的結構。我們認為行業已到爆發臨界點，不排除全屏指紋識別在2017年或2018年的iPhone上就得到應用。
蘋果全屏指紋識別模組結構簡介。此次公布的專利顯示，蘋果該全屏指紋識別模組會被鑲嵌在手機蓋板玻璃和觸控顯示模組之間，使得整個手機面板的結構自上而下依次為：蓋板玻璃、指紋層、觸控層、顯示層。其中，指紋層中主要結構采用與觸摸屏類似的ITO感應層，另外指紋層與觸控層之間，會有一個通常是玻璃的絕緣層，其作用是將指紋層與觸控層貼合在一起。
蓋板玻璃因工藝升級需求深度受益。指紋識別的信號穿透能力較弱，目前尚無法穿透常規的手機蓋板玻璃（故目前方案都是使用藍寶石）。因此為實現全屏指紋識別，蓋板玻璃需要進一步的升級，即：在保持強度和透光性的前提下提升介電系數，手段包括降低玻璃厚度或在玻璃中摻雜新雜質。這將對蓋板玻璃行業的工藝提出新的要求，行業產值和利潤率也有望大幅提高。
觸摸屏因感應面積擴大和感應精度提升深度受益。1、對觸控傳感器（ITO屏或ITO膜）廠商而言：指紋識別感應面積從home鍵擴大為全屏，提升數十倍，同時指紋感應精度從普通觸摸屏的毫米級升級為微米或納米級。2、對觸控驅動IC廠商而言：全屏指紋識別模組搭載的驅動IC的靈敏度（信噪比）需遠高于藍寶石方案，對算法的要求也會大幅提升。3、對觸控模組廠商而言：顯示屏、觸摸屏、指紋屏模組制造環節可望整合。
