2.2 ADS7843的內部結構及參考電壓模式選擇

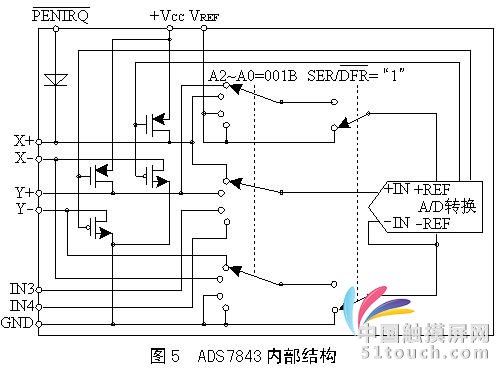

　　ADS7843之所以能實現對觸摸屏的控制，是因為其內部結構很容易實現電極電壓的切換，并能進行快速A/D轉換。圖5所示為其內部結構，A2~A0和SER/為控制寄存器中的控制位，用來進行開關切換和參考電壓的選擇。

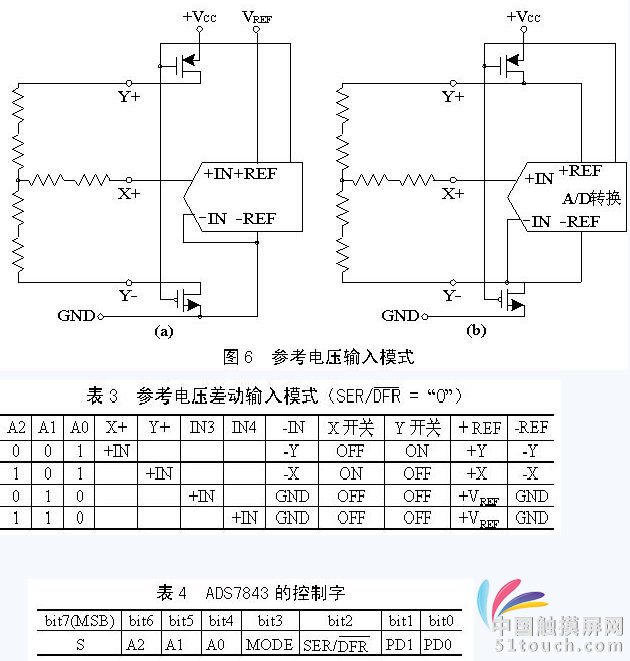

　　ADS7843支持兩種參考電壓輸入模式：一種是參考電壓固定為VREF，另一種采取差動模式，參考電壓來自驅動電極。這兩種模式分別如圖6(a)、(b)所示。采用圖6(b)的差動模式可以消除開關導通壓降帶來的影響。表2和表3為兩種參考電壓輸入模式所對應的內部開關狀況。

　　2.3 ADS7843的控制字及數據傳輸格式

　　ADS7843的控制字如表4所列，其中S為數據傳輸起始標志位，該位必為"1"。A2~A0進行通道選擇(見表2和3)。

　　MODE用來選擇A/D轉換的精度，"1"選擇8位，"0"選擇12位。

　　SER/選擇參考電壓的輸入模式(見表2和3)。PD1、PD0選擇省電模式：

　　"00"省電模式允許，在兩次A/D轉換之間掉電，且中斷允許；

　　"01"同"00"，只是不允許中斷；

　　"10"保留；

　　"11"禁止省電模式。

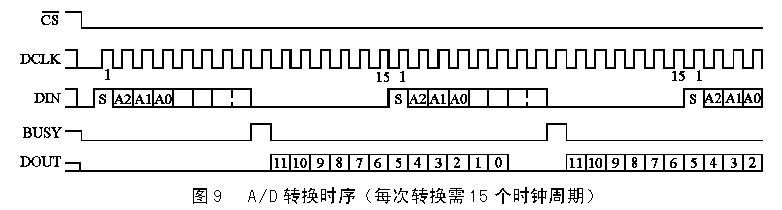

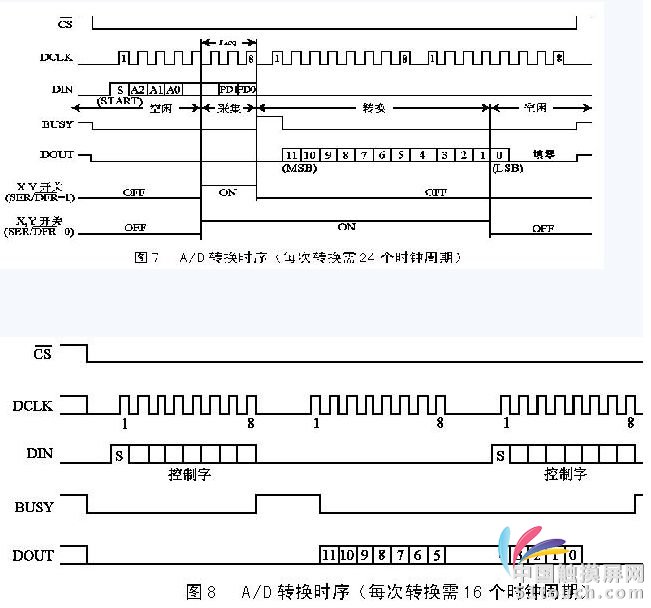

　　為了完成一次電極電壓切換和A/D轉換，需要先通過串口往ADS7843發送控制字，轉換完成后再通過串口讀出電壓轉換值。標準的一次轉換需要24個時鐘周期，如圖7所示。由于串口支持雙向同時進行傳送，并且在一次讀數與下一次發控制字之間可以重疊，所以轉換速率可以提高到每次16個時鐘周期，如圖8所示。如果條件允許，CPU可以產生15個CLK的話(比如FPGAs和ASICs),轉換速率還可以提高到每次15個時鐘周期，如圖9所示。
