從天馬微電子的官方微信平臺上發布的信息顯示，2019年2月26日，深天馬A(SZ:000050)參加了一年一度的德國世界嵌入式展（Embedded World），此次展會的主題是“物聯網、嵌入式軟硬件、系統安全及顯示未來趨勢等”。

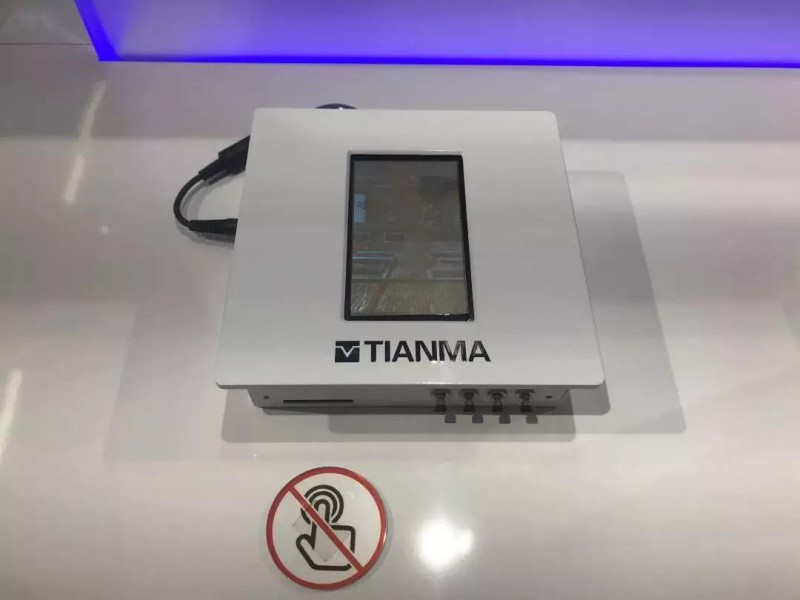

在此次展會上，天馬帶來了多款前瞻性產品，其中天馬成功開發出的基于噴墨打印技術的403ppi、4.92英寸AMOLED產品（與廣東聚華印刷顯示技術有限公司共同開發）也進行了對外展示。從傳回的圖片尺寸來看，這是應該是一款針對手機開發的AMOLED顯示屏。
天馬表示作為一個新興的顯示技術，印刷顯示技術的潛力是無限的，印刷AMOLED技術是一個重要的OLED制造技術。與傳統的技術相比，印刷技術的優點是材料利用率高，工藝簡單，成本降低。隨著該技術的不停革新和發展，天馬進一步向更高分辨率的AMOLED進行沖擊，印刷顯示技術可用的終端應用場景也將呈現多樣化。

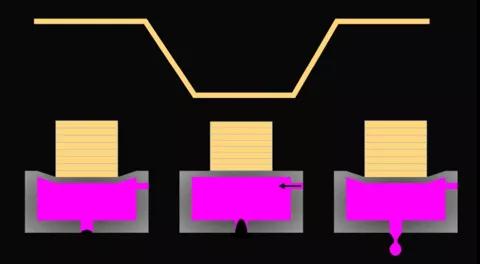

廣東聚華的印刷顯示技術平臺采用的是噴墨打印技術，采用的是一種被稱為“填充-開火”的噴射過程，噴射工作過程中，壓電陶瓷材料PZT(壓電陶瓷材料)在施加電壓時發生變形，改變墨室的體積，導致墨室內的油墨移動，最終噴射出去。
PZT噴墨打印示意圖
行業為什么要研發印刷顯示制程?
傳統的手機AMOLED顯示屏，在制作過程中，一般采用半導體鍍膜的方式生產，受限于鍍膜制程工藝的限制，生產流程和生產時間都相對比較長，因此生產效率和制作成本，都成為AMOLED顯示屏快速普及的攔路虎。
以傳統的半導體鍍膜方式生產LTPS AMOLED顯示屏，一般在LTPS驅動背板部分，就需要14道工序，在OLED的發光層蒸鍍制程上，也需要9~12道工序，總共加起來超過20多道工序。
對于產品生產來說，工序越多，就說明產品的消耗的材料越多，產品的直通良率越低，產品的生產效率也更低，所以生產成本容易造成居高不下。
這也是為什么背板制作需要10幾道工序的LTPS LCD產品，會比只有背板制作需要5~6道工序的a-Si LCD產品貴上幾倍，而背板制作需要20幾道工序的LTPS AMOLED產品，又比背板制作需要10幾道工序的LTPS LCD產品貴出幾倍的原因。
而印刷顯示工藝，不但可以把背板制程中的部分工序?qū)崿F(xiàn)使用材料更少，生產工序減半甚至更少，而且印刷工藝在某些部分的生產時間，也大大縮短。同樣，在OLED發光層的制作過程中，除了可以得到與背板印刷制程一樣的優勢外，印刷工藝的選擇性加工相比鍍膜工藝全幅面加工來，對于材料成本更加昂貴的OLED發光材料節省，也是成本下降的一大優勢所在。
實際上，印刷顯示技術的突破，不僅可以讓AMOLED顯示屏的成本能夠降下來，從李星在產業界了解到的消息顯示，如果印刷顯示技術真正得到了突破，采用印刷工藝的背板制造技術，同樣能讓LTPS LCD顯示屏的成本也給降下來。所以，顯示產業界對于研發印刷顯示技術，一直抱有極大的熱忱。
中國國內印刷顯示技術并不落后
早期在印刷OLED方面的研究主要由日本的凸版印刷和精工愛普生主導，兩家也申請了大量的專利。后來OLED制造產業主要由韓國三星和LG主導，相關的印刷OLED技術積累與專利申請，也變成了以三星和LG為主。隨著中國國內面板企業在全球市場上的份量越來越重，近年來中國專利申請人在印刷OLED上的進步十分明顯?？梢哉f，中國國內在印刷顯示技術的研究上，并不落后于全球市場。
除了包括從事OLED行業多年的天馬微電子，以及近些年在OLED領域投入頗多的京東方和華星光電等在印刷OLED方面都展現出了較強的實力外，在高校方面，清華大學和華南理工高分子光電材料與器件研究所等，在印刷OLED技術相關的材料與工藝研究上，都已經相對成熟。
此前華南理工高分子光電材料與器件研究所所長，中國科學院院士曹鏞先生就曾對媒體表示，華南理工高分子光電材料與器件研究所目前已經可以實現從氧化物TFT線路、RGB發光材料等核心功能層的制作，包括材料配方的研制、印刷設備參數、制作工藝流程、系統集成等，基本上已經得到了驗證。
其中在系統集成部分，曹鏞先生帶領的團隊研發出的印刷式氧化物TFT背板工程，不但能應用在印刷式OLED顯示器件上，還能廣泛應用在LCD、Micro LED、電子紙等平板顯示器件上，打造出了中國印刷顯示技術的核心競爭力。
另外，為了解決分辨率問題，華南理工高分子光電材料與器件研究所在曹鏞先生的帶領下，正在攻克靜電打印OLED器件技術和發光器件電化學聚合技術。曹鏞先生表示難題攻克后，印刷式OELD技術將往前更進一步，徹底避免開現在噴墨式打印OLED量產過程中所遇到的一系列問題，也為印刷式OELD技術產業化鋪平道路。
多家面板企業布局印刷OELD技術
實際上，全面的大型面板企業一直都在試圖攻克印刷顯示技術，幾乎所有的面板廠，都會在各個場合，選擇性的展示自己在印刷顯示產品上的技術與工藝突破結果。
而且隨著4K、8K高清顯示技術的推進，面板行業再次進了一個新的周期。為了應對更大尺寸、更高分辨率的顯示產品市場需要，全球主要的面板企業，都對新規劃的產線，布局了印刷顯示工藝部分。
其中三星表示希望能未來能通過印刷工藝，實現其QD-OLED大尺寸顯示屏的量產，目前已經著手改造其8.5代，進行內部的技術驗證。
LG則希望能通過印刷工藝，實現目前的W+RGB大尺寸OELD顯示面板的量產，進一步降低生產成本，提高產能。
中國國內的面板企業里，深天馬、華星光電、京東方等都與廣東聚華在一起進行合，希望能夠打造出一個中國自己的印刷顯示技術平臺出來。而在規劃的超高世代產線上，京東方和華星光電的公告內容顯示，各自至少有一條產線預留了未來接入印刷顯示平臺的部分。
