隨著雙攝的普及，“拍照”到“交互”拐點加速來臨。雙攝對光學的意義，既是拍照功能的跨越式升級，更是交互屬性的激活，即將發布的國際大客戶的旗艦機將在前置鏡頭中導入3D成像，由“雙攝”邁入“四攝”，正式開啟3D交互新浪潮。
在此背景之下，攝像頭上市公司未來一段時間的投資策略引人關注。根據相關信息顯示，科技巨頭充分意識到3D成像的前景，紛紛跑馬圈地式地展開收購占據制高點，打造技術生態，尤其是PrimeSense被蘋果拿下之后，更是有加速跡象。
優質標的悉數倍巨頭收入囊中，幾乎已被瓜分殆盡，那么后入場的客戶要想使用3D成像技術，就必須尋找替代方案，而市場稀缺+替代需求為國內廠商提供了成長土壤，從歐菲光牽手Mantis Vision到奧比中光（結構光）、樂行天下（TOF）等先后涌現，國內3D成像布局國外標的被收購后所留下的市場空白，正在加速追趕。
筆者梳理3D產業鏈發現，3D和2D成像有著較大差異。3D成像由于在硬件上會新增紅外光源和紅外攝像頭，一批深耕紅外周邊技術的核心標的將充分享受需求爆發紅利，同時硬件升級也將重構光學產業鏈。
在發射端，新增了紅外激光發射器和輔助元件，包括衍射光柵和光學棱鏡部件（如準直鏡頭），在接收端，除了可見光鏡頭外，還新增紅外接收部分，包括鏡頭、紅外傳感器和窄帶紅外濾光片，而圖像處理器IC由于算法上的復雜性，也將比單純的2D成像IC成本更高。
總而言之，3D成像帶來的產業機會比2D成像只增不減，大幅提振產業鏈價值的同時改變價值分配，驅動紅外核心廠商高業績彈性。
雙攝到“3D” 開啟光學入口新浪潮

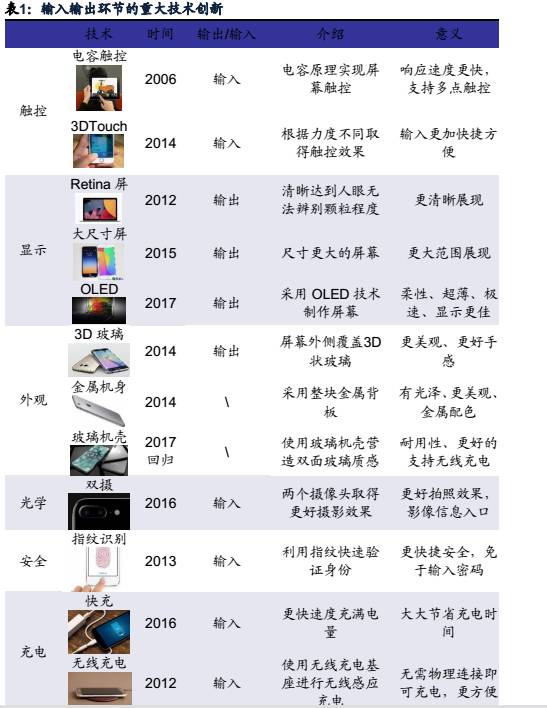

回顧消費電子發展歷程，爆發性創新總是發生在人機交互領域。過去十年是以智能手機為代表的消費電子大繁榮的十年，各個環節的顛覆性創新層出不窮，然而回顧消費電子前進道路上的里程碑，可以發現，真正被用戶認可并買單，從而引發需求端換機熱潮的標志性創新，總是集中在人機交互領域，并圍繞輸入、輸出體驗的提升而展開，例如電容觸控、Retina屏、大小尺寸屏幕、3D玻璃、指紋識別、快充、3D Touch、OLED、雙攝......
那么究竟為什么人機交互、輸入輸出會成為消費電子創新的重點區域？
背后的根本邏輯就在于：對于消費電子產品，輸入輸出是最容易為消費者感知，也是醉直接決定用戶體驗的環節，而產品內部（如芯片、PCB、被動元件等）雖然同樣重要，卻不易被消費者感知，單純的內部性能提升很難讓消費者買單。
以iphone為例，7和7P依然分別延續4.7英寸、5.5英寸兩種尺寸，7相當于6S僅僅是處理器和ROM的升級，而7P則在此基礎上加入雙攝，使兩種機型首次在輸入輸出上有了區別，正是由于這個區別，市場普遍認為7P的創新力道更足，也使消費者對兩種機型的選擇傾向發生顯著變化：與6、6S系列4.7寸機型銷量占據絕對優勢不同，7P的銷量占比達40%以上，相比歷史同期Plus機型占比提升超過一倍。在當前硬件性能普遍過剩的情況下，交互體驗是電子產品最重要的差異化衡量指標，對用戶的意義更加凸顯，因此未來消費電子的重大革新，仍然將聚焦在人機交互領域。
蘋果占據3D成像制高點 國內廠商加速追趕

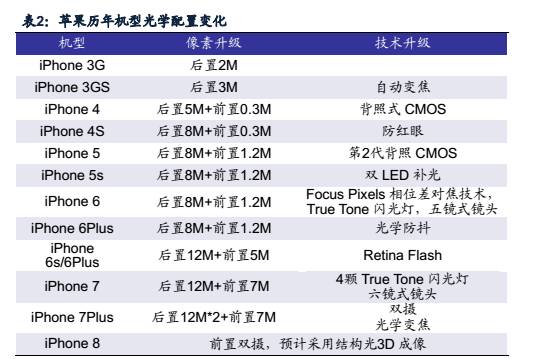

蘋果深諳輸入輸出創新對消費者的意義，光學一直是其重要的賣點。從iphone 3G到 iPhone 7P，沿著“高像素升級—拍照性能提升—雙攝”的路徑，配置持續提升。

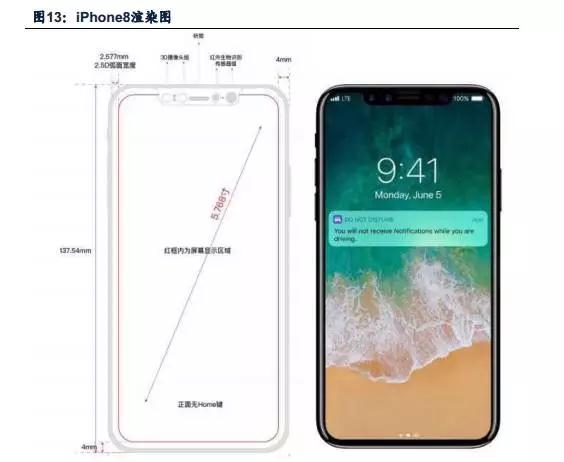

而目前iPhone8的再進一步更是直接開啟3D交互大革命。
眾所周知，交互從1D向2D的跨越正是由蘋果引領，iphone 4的多點觸控電容屏徹底終結了按鍵機，為什么這次又是蘋果？
首先，蘋果有用人臉識別、虹膜設備代替指紋識別的迫切需求。從新版Macbook Pro取消USB、HDMI、電源接口，到iphone7屏摒棄3.5MM耳機接口，“機身一體化”是蘋果持之以恒的追求，而目前指紋識別做到屏幕下還有難度，用人臉識別替代指紋識別，可使蘋果取消Home鍵，引入全面屏，提升消費者的觸控體驗。
同時，人工智能時代來領，3D成像支持下的生物識別更加安全，伴隨深度信息的測量也可解鎖更多的功能和玩法，使手機更加有趣。
其次，蘋果距離傳感器歷經10年迭代，對測距模塊的應用已爐火純青。3D成像重要的一步就是距離探測，而蘋果從初代開始就有前置距離傳感器的設計，用于判斷面部與屏幕的距離，其中，iphone 7更是導入了意法半導體的TOF傳感器，由激光發射端的點陣接收器構成收發端，為后續TOF、結構光相機的導入積累了寶貴的測距模塊使用經驗。
其三，在3D成像積累方面，蘋果占盡先機，技術積累頗為雄厚。從2011年開始就不斷外延并購，拿下了多家優質標的。尤其在2013年，微軟收購結構光方案領頭羊Prime Sense失敗，蘋果趁機將后者收入囊中，一舉搶占先機，實現了結構光的技術鎖定。
在眼下生物識別，VR、AR快速迭代，新一輪交互革命呼之欲出之際，手機大規模導入3D成像已是水到渠成，只待春日一雷，這一雷最有可能就是蘋果。
基于此，更有機構表明，3D成像技術在蘋果引領之下，將率先在消費電子應用上大規模落地，隨后逐步輻射到各行業，實現2D向3D的交互跨越。

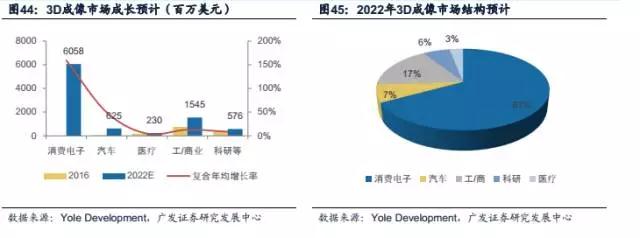

據Yole Development預測，2016—2022年3D成像將在消費電子領域，以接近160%年復合增速迎來大爆發。
面對如此之大的大金礦，市場上到底有哪些主流的玩家呢？
筆者查閱發現，蘋果、微軟、谷歌等國際巨頭都已提前完成了格子的布局卡位。在并購市場上蘋果謀篇布局尤為活躍。

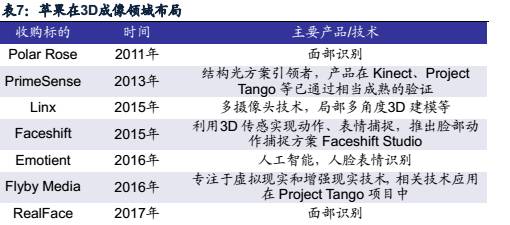

盡管3D成像尚未大規模導入手機，但蘋果的布局卻早已開始。2011年收購面部識別公司Polar Rose，2013年以3.6億美元收購結構光領頭羊PrimeSense，獲得了后者在3D成像領域豐富的積累，其后又收購多家算法和光學公司，今年再下一城拿下做人臉識別的RealFace，可以說經過多年謀篇布局，蘋果各環節的積淀都已相當雄厚，技術生態已經甚是成熟。
作為蘋果歷史上最重要的收購之一，PrimeSense可謂是3D成像當之無愧的開山鼻祖。PrimeSense成立于2005年，2006年開始與微軟聯合研發Project Natal項目。2009年微軟發布的Kinect 1代搭載的正是PrimeSecse授權的芯片方案，同年華碩也獲得了PrimeSense授權，并研發了XTion 3D攝像頭。
2013年P(guān)rimeSense推出了自己的3D傳感器Capri：可嵌入手機、平板電腦，體積只有Kinect的十分之一不到，且是開源SDK，幾乎可以在任何主流操作系統上使用。此后Google Tango項目也獲得了PrimeSense的授權，可見被蘋果收購前，PrimeSense的芯片方案幾乎被用在市場上所有的明星產品。
PrimeSense解決了諸多算法問題，從而設計出足以快速處理深度信息的ASIC芯片，相當于圖像圖形界的英特爾，蘋果拿下PrimeSense無疑占據了行業制高點，把控了整個行業的稀缺技術資源，迫使對手不得不另辟蹊徑尋找替代方案，一句擴寬其在3D成像領域的護城河。
PrimeSense的Light Code方案兼具成本和體積優勢，最有可能率先被導入前置鏡頭組中。PrimeSense主打Light Code方案，Light Code方案仍是結構光的一種，但與傳統結構光方案不同的是，光源打出去的并不是一套周期性變化的二維圖像編碼，而是對紅外光源進行控制，投射出具有三維縱深的“立體編碼”，這種光源稱為激光散斑，即照射到粗糙物體或穿透毛玻璃后形成的隨機衍射斑點，因此深度計算的方式有所不同。
Light Code方案的優勢非常明顯，一方面它不需要特制的感光芯片，普通的CMOS即可，大大降低了成本，另一方面它不通過空間幾何廣西求解，測量精度只和標定時取的參考面密度有關，因此不用像一般的結構光那樣為了提高精度而將基線（光源與鏡頭光心的距離）拉寬，有利于體積小型化。
Light Code成本和體積的雙重優勢，使之非常契合手機前置鏡頭組的要求，是目前最有可能率先導入前置鏡頭組的方案。而PrimeSense宣布2015年后停止對外技術授權，那么獨家擁有此技術的蘋果也就自然而然再次占據先機。
除了做整體解決方案的PrimeSense，3D成像核心零組件如VCSEL、DOE等領域的龍頭大廠也都在給蘋果做試樣，優質供應商悉數被蘋果鎖定，這也進一步坐實了iphone 4重新定義2D交互，3D交互的大革命也將由蘋果率先開啟。

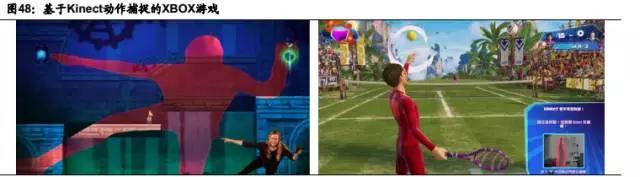

而微軟兩代Kinect技術迭代在體感設備上更是將3D交互運用純熟。2009年6月的E3大展，微軟首次公布XBOX360的體感周邊外設Kinect 1.0。作為一種3D體感攝影機，Kinect擁有即時動態捕捉、影像辨識、麥克風輸入、語音辨識、社群互動等功能。
相比之前索尼的PSMove（體感裝置由PS Eye攝像頭、手柄以及導航手柄構成），Kinect不需要使用任何控制器，而是依靠3D相機捕捉三維空間中玩家的運動，完全通過視覺和聲音實現人機互動，徹底顛覆了游戲的單一操作，2010年Kinect正式推出當年銷量即達到636萬臺，上市一年銷量超過1800萬臺，占游戲機總銷量的近三分之一，可謂紅極一時，迅速引爆了體感設備市場。
基于結構光的Kinect 1.0大獲成功，微軟并未因此而放緩技術儲備的腳步。在推出Kinect 1.0的同時，分別在2009年和2010年拿下了兩家TOF廠商：3DV Systems和Canesta。正是由于積極的前瞻布局，在PrimeSense被蘋果收入囊中后，微軟能夠迅速切換技術路徑繞開封鎖，推出了基于TOF的第二代Kinect 2.0。

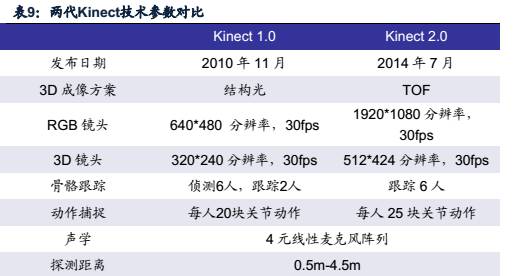

與第一代相比，Kinect 2.0在配置和性能上都進一步升級：RGB攝像頭分辨率達到1920*1080，3D攝像頭分辨率則提高到512*424，最多可追蹤6人動作，每人可檢測的關節數量也提升到25塊。
微軟經過兩代Kinect的技術迭代，先后積累了結構光和TOF兩種方案的技術經驗，對3D交互技術的運用已經相當純熟。
谷歌在3D成像方面同樣有著先行者的名號。因為如果說3D交互的大革命將由蘋果在前置開啟，那么在后置鏡頭與VR/AR的對接上，谷歌“Project Tango”項目已經先行一步。

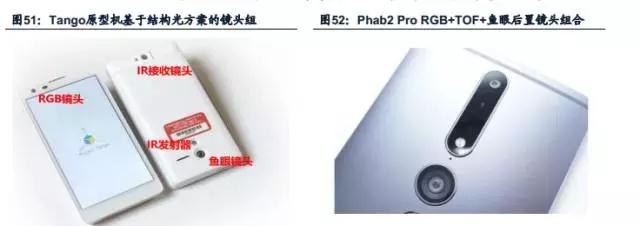

第一代Tango原型機于2014年問世，谷歌通過與蘋果的談判獲得了PrimeSense的芯片授權，原型機的3D成像采用結構光方案：配置400萬像素的RGB攝像頭，用于3D成像的紅外發射器和接收鏡頭，以及一枚用于動作捕捉的魚眼鏡頭。
據悉第一代Tango能在每秒進行1500萬次3D測量，集合實時監測的大量數據繪制出周圍世界3D模型，從而用于VR/AR等高級應用，為手機帶來了前所未有的空間感知能力。
第一代Tango原型機僅對開發者提供，面向普通用戶的第二代Tango—聯想Phab2 Pro則在2016年發布。由于PrimeSense在2015年后不再對外授權，且Tango對3D成像的需求集中在后置長距應用，因此谷歌葉童微軟一樣，轉向了TOF路徑。光學方案為前置800萬像素RGB+后置1200M像素RGB+基于TOF的3D鏡頭+OV魚眼鏡頭。Phab2 Pro的意義在于它不僅僅是一臺手機，更是谷歌AR戰略的首款終端平臺。
市場稀缺+替代需求為國內廠商提供了成長土壤，從歐菲光牽手Mantis Vision到奧比中光、樂行天下等先后涌現，國內3D成像布局國外標的被收購后所留下的市場空白，正在加速追趕。蘋果導入前置結構光后，從3D成像的顛覆性意義來看，不論是歐菲光與MV的合作還是奧比中光的自主研發量產，都是國內手機廠商突破蘋果封鎖提供了可能的技術路徑。
