2016年9月8日，蘋果公司發布了最新的 iPhone7，隨著iPhone7的發布，各項技術也隨之拆解開來。如蘋果的touch ID 3.0 將鍋仔片式設計的Home鍵改成了“固態式”，由“Taptic Engine”提供震動反饋替代。除此之外，蘋果還在該指紋模塊內置壓力傳感組件，設置了3個按壓力度級別，用戶可以根據個人喜好選擇觸發級別。

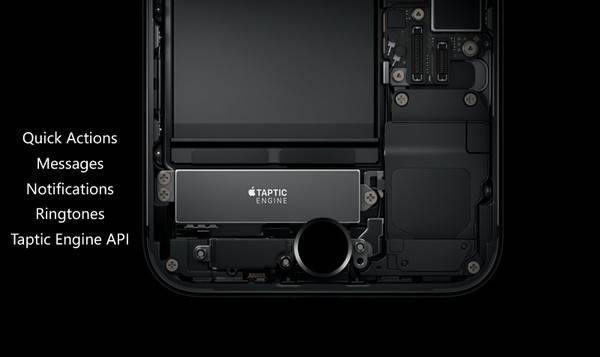

目前iPhone7上下滑菜單、鈴聲、設置選項都是由TapticEngine帶來的振動反饋。另外，蘋果亦開放了相應的API，允許開發者在APP中調用TapticEngine，由此可以推測，未來的微博刷新、微信消息都可能會有振動提示。
該方案是iPhone7 防水設計中不可或缺的一環，而TapticEngine所帶來的非凡觸感更是iOS系統未來一個重要的人機交互特征。
蘋果一向被視為是智能手機發展的風向標，但如此優秀的體驗設計，為何國內的手機廠商一直都沒有成熟的方案出臺呢？經筆者多方調查發現，不是因為對手太強大，技術太難超越，而是因為國內廠家的量產方案不給力。據業內人士表示，廠商做Demo很容易，但是無法解決從Demo到大批量出貨過程中的層層關卡。

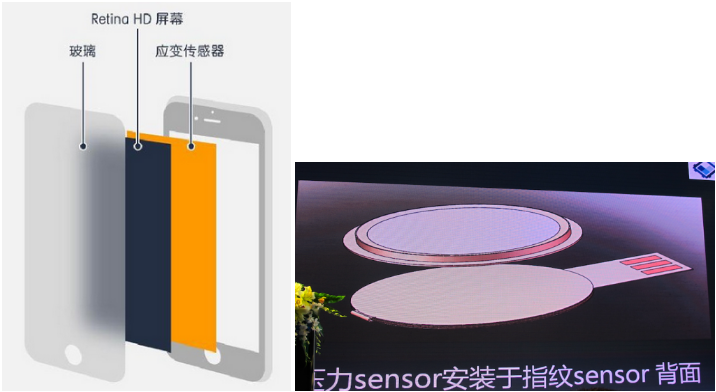

目前，國內已有多家廠家宣稱擁有“國內首發壓力指紋單芯片解決方案”，只可惜遲遲未能量產。筆者仔細研究了他們的方案發現，他們借鑒的是觸控領域的3D Touch 方案，即在指紋模組下方集成應變傳感器，用來測量手指按上去微弱的形變。
但值得注意的是，這層壓力Sensor的可量產性實在有限。首要問題就是太厚，違背了現在手機ID輕薄小巧的設計原則，且易受壓損壞，裝配難度大，使得這層“嬌貴”的壓力Sensor，很難平整的置于指紋Sensor之下，因此導致量產難度大，以致成本居高不下，讓廣大手機廠商望而卻步。
上述方案無法解決量產問題，而另一種方案雖然可量產，但指紋模組卻無法兼?zhèn)涓喙δ堋?/span>
如近期努比亞發布的新機M2，該款手機的指紋識別方案我們可稱之為固態指紋方案。研究發現，M2取消了傳統的按壓鍋仔片設計，與此前的OPPO R9S類似。
M2因其指紋模塊被固定于金屬環上，金屬環相對于手機TP靜止不動，如此算是解決了手機防水問題。但可惜未能和壓敏方案結合起來，有諸多限制，故指紋模組無法提供更多的功能。
縱觀整個Android陣營，魅族的Mback體驗算是獨樹一幟，后來也引起了其它品牌手機廠商的積極跟進。

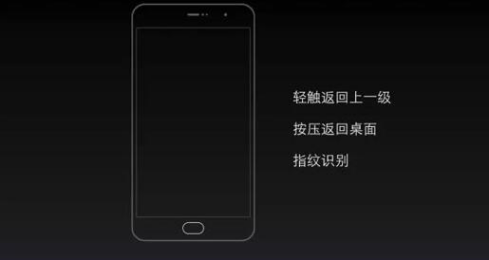

魅族的Mback方案采用指紋芯片通過軟件判斷，輕觸則返回上一界面，重壓觸動鍋仔片后則會返回主界面，因此完美兼容了其他安卓手機常見的Home鍵和Back鍵的功能。Mback方案已經實現了輕觸和重觸的“兩級壓力”區分，但這還不是壓力的直接反映，因此限制了其使用領域，特別是犧牲了時下最流行的防水功能，故一直無下文，但魅族的Mback方案依然在壓敏的使用體驗和引導消費者的使用習慣上，做了前期鋪墊。
綜上各種方案，利弊皆有，無一完美。那么 ，該如何使國內手機方案可以同時兼具防水和壓敏雙重體驗，而且還可以賦予Home鍵更多的功能，向蘋果看齊呢？
邁瑞微Microarray作為國內知名的原創型指紋識別芯片設計公司，創造性地推出了制程簡單、一致性好、性價比高、可成熟量產的壓感方案。其整套方案由壓敏部件、指紋部件、控制部件等組成，既具有指紋模組的所有功能，又具有壓力傳感的功能，而且還可根據壓力的不同，輸出不同的電壓信號，并通過處理器輸出不同的數字信號至終端，再搭配振蕩器，繼而達到不同的反饋。
邁瑞微Microarray的壓感方案還同時可以根據消費者不同的使用習慣，增加壓力分級，從而實現輕按、正常按壓、重壓等多重操作。

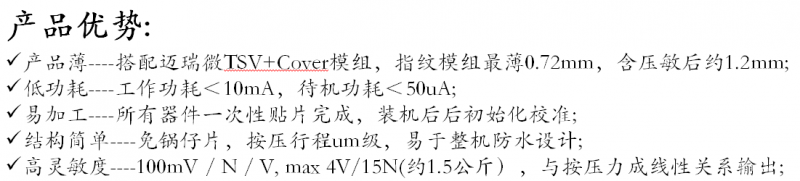

Microarray的壓敏方案不同于其他廠商之處在于，其使用的是新型壓力傳感器而非傳統薄膜傳感器，即所有器件均一次性貼片完成，這在很大程度上避免了制程良率多重損失、膜材形變、貼合加工等多種難題。且Microarray的壓敏方案高靈敏度為100mV / N，與按壓力成線性關系輸出，亦可設計如輕按返回，重按回主界面等多重功能。
此方案可謂是固態指紋+Mback雙劍合璧之后的升級版，假以時日，輔以手機應用軟件的開發，必將比肩蘋果的Touch ID。
據悉，目前Microarray支持這套壓敏方案的芯片采用TSV封裝，可使指紋模組的整套厚度可控制在0.75mm以內（含175um玻璃蓋板），而友商傳統的塑封+蓋板方案一般厚度都達到了1.2mm（含175um玻璃蓋板），再加上壓敏傳感薄膜大概0.1-0.2mm,整體厚度將在1.4mm左右，對目前日益緊湊的ID設計空間而言就顯得太厚了。
在如今這個追求屏占比，且type C接口各種擠壓設計空間的年代，Microarray的壓敏方案可為手機ID的進一步輕薄設計提供強大助力，告別各種異形模組帶來的參差不一的問題，增加更多的人性化新功能，使得手機品牌獲得消費者推崇，有效幫助各個手機廠商解決燃眉之急。
相信如此低成本、量產性高、多功能的方案，必定會在未來的手機市場中受到追捧。
