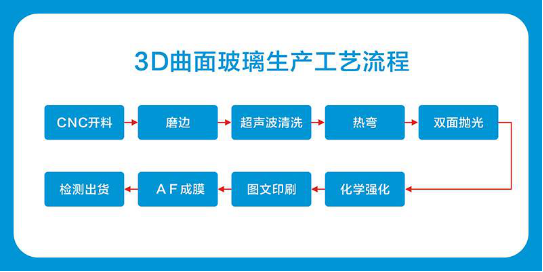

手機報在線曾發布過一個招募3D玻璃蓋板全產線廠商的信息，對應的3D曲面玻璃生產工藝流程包括：CNC開料、磨邊、超聲波清洗、熱彎、雙面拋光、化學強化、圖文印刷、AF成膜和檢測出成品，本文中將對應每道工序推薦一家產品優良、產能穩定的生產加工設備廠商，進行一一解說，敬請關注！
1、開料：切割清洗利器——東莞銀銳
目前在光電行業的玻璃深加工領域，一般都是采購成本經濟、規格通用的板材玻璃來作為原材料使用。板材玻璃在進入深加工作業時，第一道工序就是按照客戶的圖紙尺寸要求，進行加工余量放量后，把數據輸入到玻璃基板CNC切割機里進行粗坯制作，俗稱開料。
東莞銀銳是顯示面板行業里面，專業從事超薄玻璃基板CNC切割與清洗設備的生產商。銀銳通過在顯示面板行業里多年的技術積累與經驗沉淀，對超薄光學電子玻璃的物理特性理解十分透徹。
東莞銀銳研發生產的全自動玻璃切割機，能夠高效的進行直線、圓孔、曲線切割，大量節省了后續蓋板玻璃CNC成型、拋光等工序的加工時間，對蓋板玻璃行業提高生產效率，降低生產成本有著十分積極的意義。
東莞銀銳還根據玻璃切削過程中的物理化學特性，研發生產出配套的玻璃切割成型后的全自動清洗設備，解決了行業客戶費時費力去重新尋找適合清洗工藝，以及使用過程中不斷調整產線以提高清洗效率的清洗處理。
切割工藝與清洗效果的完美結合，讓東莞銀銳的全自動超薄玻璃切割、清洗產線，成為希望從事3D蓋板玻璃深加工企業的首選開料設備。
2、仿型：自動高效精準CNC——深圳遠洋
為了得到客戶最終要求的外型展開尺寸，光電行業會在超薄光學電子玻璃深加工過程中，選取精密CNC銑削設備，對開料后的光學電子玻璃粗坯進行精密仿型加工，去除絕大部分加工余量部分，把尺寸控制在尺寸公差要求范圍內，俗稱仿型。
深圳遠洋是一家專業生產CNC數控鉆銑設備的廠商。深圳遠洋有著豐富的CNC數控設備生產經驗，對各種光學、電子、五金板型材結構件的物理參數有著深刻的認識，并形成了十分詳盡的切削工藝數據模型，能夠根據客戶加工的材質不同，研發生產出針對性的定制化CNC數控鉆銑設備。
深圳遠洋為蓋板玻璃深加工行業研發的玻璃CNC機床，具備自動取放、自動對位、精密仿型等先進功能，在加工尺寸穩定、工件防護完善、組織生產安全、加工性價比優秀等方面都超出了行業預期。
另外，深圳遠洋還可以根據客戶生產規模與加工尺寸要求，提供多種加工工位的組合機床。并且能夠通過生產管理系統，把車間內部的所有玻璃CNC機床設備，按照工序別、工藝別進行編組連線，全程實現自動化。
深圳遠洋目前還已經在自動化CNC機床設備的基礎上，研發出了能夠?qū)崿F(xiàn)全程無人值守的智能化光學電子玻璃深加工車間，可以為客戶的深加工作業規劃設計智能化的“關燈工廠”，可大量的節省勞動力成本，提升產品品質和生產效率，遠洋CNC設備是從事3D蓋板玻璃深加工企業組織3D蓋板玻璃CNC仿型生產車間的理想合作對象。
3、熱彎：穩定曲率熱處理——深圳遠洋
3D曲面蓋板玻璃跟普通蓋板玻璃的主要差異，就是有著完美的曲率弧面，能夠滿足多種外形結構設計的自由度。行業根據玻璃熱加工的特性，把外形尺寸加工好的蓋板玻璃加熱到軟化點后，讓玻璃沿模具的弧面進行形變處理，以形成最終的3D曲面表面特征，俗稱熱彎。
深圳遠洋在玻璃型材加工方面，除有堅實的CNC物理切削加工實力基礎外，還領先業界推出了3D蓋板玻璃穩定曲率熱處理設備，為行業設計生產各種3D曲面的蓋板玻璃提供了工藝參數與設備產能保障。
深圳遠洋的熱彎設備，可以根據客戶所選取的各種不同玻璃材質，提供合適的熱加工處理溫度與時間曲線，優化出完善的熱彎加工工藝。成熟的設備技術與完美的工藝，深圳遠洋熱彎機的成功上市是國產3D蓋板玻璃深加工行業福音。
4、成型：精密石墨模具——深圳遠洋(Daisy)
由于石墨材料具有化學穩定性，不易受熔融玻璃的浸潤，不會改變玻璃的成分，石墨材料耐熱沖擊性能良好，尺寸隨溫度變化小等特點，所以近年來在玻璃制造中成為不可缺少的模具材料，可以用它來制造各種異型玻璃的鑄模。
在3D曲面蓋板玻璃熱彎成型工藝中，除了需要對玻璃材料的物理特性有足夠的了解，將玻璃材料加熱到軟化點后，還需要有成型的高加工質量和高精度的石墨模具相配套，使玻璃材料成型加工成符合要求的3D曲面蓋板玻璃。
石墨模具的加工更多地依靠自動化程度較高的高精度、高效率機床。從石墨模具粗加工、熱處理到各種精加工質量控制與檢測，必須設備齊全，配套合理。其中，數控加工設備所占比重較大，以適應單位或小批量模具的生產。
深圳遠洋的產品，除了有上述提到的CNC物理切削加工機械，3D蓋板玻璃穩定曲率熱處理設備，還有3D曲面蓋板玻璃熱彎成型工藝中非常關鍵的耗材——石墨模具。在高精度、高效率機床的智能轉動下，各種曲面和倒角逐漸顯出輪廓，3D石墨模具逐漸成型。據悉，目前石墨模具的使用次數在5000次左右，算是3D曲面蓋板玻璃加工成型中的重要耗材了。
除了深圳的生產基地，遠洋還規劃在惠州建設工廠和產線。根據市場行情，遠洋將逐步擴充產能。
5、掃光：雙面智能掃光機——深圳海瑞光
在3D曲面蓋板玻璃熱彎成型后，將進入掃光工序，掃光機的參數設置很關鍵，參數不對將可能導致掃光機上的主減速箱損壞，同時拋光粉質量太差的話掃出來的玻璃片良率就低，不只是出現沙點還可能出現波浪紋。
深圳海瑞光2015年產值達8500萬元，提供全自動雙面掃光機，各類非標治具，非標自動化設備；以及玻璃清洗架，鋼化架，烤盤等產品。
其2.5D雙面智能掃光機主要用于手機平面(2D)、曲面（2.5D、3D）玻璃的掃光。設備部件包括上下兩面8個治具盤，人機操作界面，升降翻轉裝置和鋼結構機架，金屬烤漆讓外觀柔和流暢。
其2.5D雙面智能掃光機每月產能達100臺，交期為10天（10臺一批）、一個月（100臺，可分批交貨），其玻璃掃光機加工效率高，有上下兩面8個治具盤，治具盤用于吸附待掃光的物料，工作時，4個治具盤為一組，同時進行工作，另外4個治具盤用于上、下料，一組完成后，8個治具盤同時旋轉，已放置好的治具盤開始工作，治具盤與上轉盤做相對運轉磨擦，并通過噴灑系統提供研磨介質，達到掃光的效果。
采用先進的系統，觸摸屏操作面板，所有研磨參數及工藝配方可在觸摸屏上進行修改設置，可根據設定好的工藝參數自動完成整個掃光過程。
6、清洗：超聲波清洗設備——深圳和科達
超聲波清洗是利用超聲波在液體中的空化作用、加速度作用及直進流作用對液體和污物直接、間接的作用，使污物層被分散、乳化、剝離而達到清洗目的。
1994年，和科達集團旗下的和科達超聲波設備有限公司成立，目前固定資產上億元，擁有上百人的專業工程師隊伍，已發展成為集研發、生產、銷售為一體的一體化企業。一直堅持用世界上最先進的生產設備武裝自己，設備來自歐洲、美國和日本知名廠商，以求達到產品的穩定和可靠性始終如一，把品質視為企業的生命。
和科達研制的光學、液晶清洗設備，外形美觀，結構合理，具有成熟的洗劑、純水及蒸汽清洗工藝。逐級精度的洗劑過濾系統，脫水及蒸汽干燥系統，清洗效果好。運用于精密光學鏡片及液晶顯示屏的清洗。
超聲波清洗包括全自動和手動兩種方式。全自動光學超聲波清洗工藝，包括全自動上料，金屬架上一次可放置多片玻璃，上架之后，機器上下水平移動，進行逐級超聲波清洗，高壓噴洗，然后進入隧道烘干。其手動光學超聲波清洗工藝則包含了超聲清洗和慢拉脫水工藝階段。
和科達還擁有碳氫環保清洗設備，均采用真空清潔干燥技術，采用液加熱工藝，廣泛應用于五金沖壓件、壓鑄、CNC工件、汽車金屬精密零件、壓縮機空調配件、端子、TER-LCD鋁背光板、粉末冶金、軸承、微馬達、熱處理等精密零部件的清洗。另外還有全系列化學濕法清洗設備，均采用行業領先技術制成，具有成熟的硅片干燥工藝。
7、網?。鹤詣訉ξ痪W(wǎng)印機——深圳港龍
絲網印刷屬于孔版印刷，其原理是：印版在印刷時，通過一定的壓力使油墨通過孔版的孔眼轉移到承印物上，形成圖象或文字。絲網印刷設備簡單、操作方便，印刷、制版簡易且成本低廉，適應性強。
港龍生產全自動觸控視窗玻璃印刷機系列、大型廣告絲網印刷機系列、半自動絲網印刷機系列和各類全自動多色絲網印刷機系列及其配套的輔助設備。
2009年，港龍的玻璃居中CCD自動對位網印機被蘋果公司等中國各大加工商正式使用，同年5月份公司研發的無塵IR烘烤爐進行技術改進，也被美國蘋果公司考核通過。2012年，富士康集團將港龍設備投放于東莞宏達分公司，港龍因此成為富士康集團一級指定供應商。
港龍的這臺網印設備是一個完整的工作機臺，設備前空無一人，只有機械手臂行云流水般地作業，由機械手臂一一抓取進行絲印操作，一塊網版上的觸摸屏蓋板操作完畢則自動上升留出空間，下一塊網版繼續工作，全程有條不紊、高效高能。
8、鍍膜：觸摸屏蓋板AF專用鍍膜機——深圳三海
當光線由空氣進入玻璃時，大約有5%會被反射掉，現代光學透鏡通常都鍍有單層或多層氟化鎂的增透膜，單層增透膜可使反射減少至1.5%，多層增透膜則可讓反射降低至0.25%。
深圳三海提供鍍膜廠全面建設服務，致力于光學真空鍍膜技術和設備的研發、生產及銷售。公司多年來服務于手機觸摸屏及相關光學鏡片廠家，除為客戶提供AF/AR+AF等各類光學膜鍍膜代工服務外，還為客戶提供鍍膜設備、鍍膜工藝、工藝測試標準及相關技術人員培訓等一攬子服務。
深圳三海擁有十余名光學專業博士，二十多名在鍍膜行業從事十年以上的鍍膜工程師，二十余臺磁控鍍膜設備，產能產品穩定。在AF方面：以4.7英寸為例，月產能為3KK。在AR方面：以4.7為例月產能100K。24小時不間斷生產，快速交貨。
三海擁有多臺SWOS-2000型磁控濺射鍍膜機，磁控濺射的工作原理是指電子在電場的作用下，在飛向基片過程中與氬原子發生碰撞，使其電離產生出正離子和新的電子；新電子飛向基片，離子在電場作用下加速飛向陰極靶，并以高能量轟擊靶表面，使靶材發生濺射。在濺射粒子中，中性的靶原子或分子沉積在基片上形成薄膜。
9、檢測：全自動檢測設備——深圳商巨
全自動是指機械裝置和產品生產、加工操作的全面自動化。當前，隨著信息技術的高度普及，工業產品制造、零部件加工、人類社會生活產品等產業已全部進入到由計算機可編程控制的全方位自動化生產時代。但是在觸摸屏蓋板的檢測工序段，很多企業尚未實現全自動，行業存在著龐大的人工檢測需求。
深圳市商巨成立于1995年，是從事高新技術研發，國際貿易及項目開發的大型集團性企業。產品主要是面向終端用戶，根據客戶要求，量身制作各種非標設備。2000年被深圳市政府認定為高新技術企業，2001年被政府批準進入深圳高新園，公司擁有自動化領域的國家五項專利。
深圳商巨的全自動檢測設備，能減輕傳統人工檢測的大量人力成本，外形設計合理、美觀流暢。全自動檢測設備包括三個物料箱，兩個顯示面板，一個檢測臺上同樣的兩個機械手臂可以實行同時作業。物料推送進進料箱（相同規格物料箱有三個，兩邊的為進料箱，中間的為出料箱），機械手臂逐次抓取觸摸屏蓋板，放置在檢測臺上，在依次進行VCR、CCD矯正之后，視覺相機將檢測結果反映到顯示系統，正品和次品分別放置。
