臺積電（TSMC）在美國奧斯汀舉行的“Collaborating to Enable Design with the Latest Processors and FinFET Processes, including 7nm”（由美國新思科技、英國ARM和臺積電于6月6日聯合舉辦）上，介紹了采用10nmFinFET及7nmFinFET工藝的設計和生產進展情況。演講人跟上年一樣。
（設計暨技術平臺副處長）初次使用三重曝光的10nm工藝，第一款芯片已于2016年第一季度送廠生產（設計完成）。預計10nm工藝的量產將于2016年內開始。ARM于上周（5月30日）發布了利用10nm工藝制造的瞄準智能手機SoC的CPU內核“ARMCortex-A73”和GPU內核“ARMMali-G71”（參閱本站報道2），當時宣布：配備集成有這些內核的SoC的智能手機將于2017年上市。

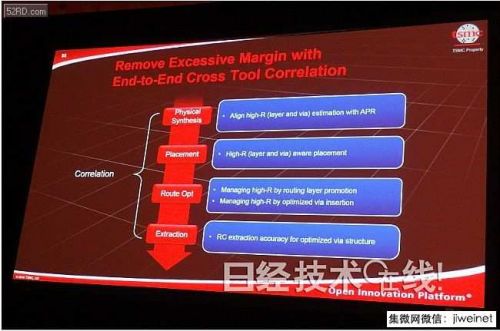

可以考慮每層各異的布線電阻及過孔電阻的設計流程臺積電的幻燈片。
至于7nm工藝，WillyChen表示“已簽訂了20多個合同”。已有用戶開始設計，將于2017年下半年送廠生產。7nm工藝的量產將于2018年開始。據WillyChen介紹，7nm工藝與10nm工藝相比，邏輯集成度將提高60%，性能和耗電量將改善30～40%。另外，WillyChen表示，希望利用該工藝不僅生產智能手機，還生產HPC（HighPerformanceComputing）的芯片。
雖然有人預測7nm工藝將使用四重曝光，不過現在看來可能跟10nm工藝一樣采用三重曝光。WillyChen介紹說“10nm和7nm工藝的設計流程基本相同”，不過，7nm工藝有些地方需要注意，比如要想發揮高速工藝實力有三個要點。即：（1）牢固的時鐘網布設方法，（2）削減布線延遲，（3）更加整合的設計流程。
關于（1），既不采用傳統的時鐘樹，也不采用最近備受關注的網格狀結構，而將采用介于兩者之間的方法。關于（2）布線延遲，根據每個布線層單獨考慮電阻及考慮過孔電阻至關重要。“僅根據布線長度來確定布線延遲已經行不通”（WillyChen）。關于（3），則需要可以考慮每層各異的布線電阻及過孔電阻的設計流程。
