被動式原理更直接模組結構簡單

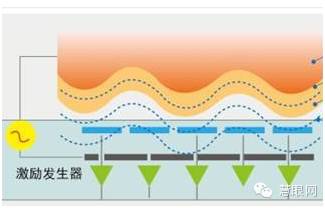

主動式的原理主要是通過外加的驅動信號（如Ring）加載到手指上以增強手指表面的電荷，使底下的感應陣列接收電場信號并對信號進行放大，根據指紋凹凸不一致底下芯片感應到的電場也不一致從而重現指紋（如下圖）：

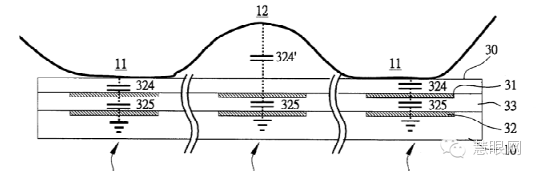

被動式的工作原理則不一樣，其是利用手指按在芯片表面時，指紋的波峰波谷對芯片內部電容上下電極電荷分配的比例影響程度來對指紋進行重現指紋，無需額外增加驅動源，芯片結構非常單純（如下圖），也因?yàn)闊o額外驅動信號，所以模組也無需外置Ring，模組結構也非常簡單。
如果還不理解可以拿照相機拍照來打個形象的比喻：如果照相時需要打開閃光燈進行補光才能拍攝到照片，這種采圖方式就是主動式，閃光燈就是驅動源；而拍照的時候不需要開閃光燈進行補光也能拍攝到圖形，這種采圖方式就是被動式，因?yàn)槭强客饨绫旧淼墓庑盘栍绊憗硇纬蓤D的，照相機本身沒有進行補光。
被動式比主動式雜訊更少更好處理，模組更輕薄功耗更低
從原理來講，自動式的方案必須要有驅動源加載到手指上，這也是早期的時候Authentec、FPC、IDEX等主動式芯片方案必須要有Ring的原因，雖然后面FPC、匯頂芯片廠提供了無需Ring的方案，但必須專門外置一顆驅動芯片（如FPC2050、GF118等），本質上也沒有擺脫外置驅動信號的特性，只不過把驅動信號埋到芯片里面而已；因?yàn)橐獙ｉT外置驅動芯片，這不但使整個模組的成本更高，結構上也會更復雜。
業界盛傳被動式的方案因?yàn)闆]有外加的驅動信號進行增強，驅動能力弱，無法做高光coating或者蓋板方案，對于這種說法可能不過是對手的說辭而已。對于驅動能力問題，我們不如從下面的圖進行分析：

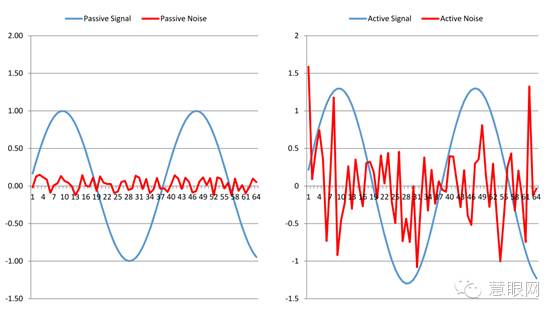

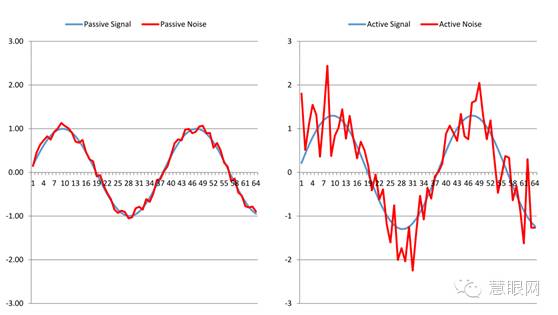

從上圖我們可以看到，被動式的信號的確是沒有主動式的強，但千萬不要忽略雜訊的影響，被動式因?yàn)閮?nèi)部沒有驅動源，所以雜訊也會很少，環境很干凈；對于主動式驅動源既是增強信號，但同時也會產生非常大的雜訊；對于最終信號疊加的效果則被動式能匹配介質的厚度則不一定比主動式的薄（如下圖）。
另外被動式方案沒有外加的驅動信號，所以在功耗上也會比主動式的小。
總結起來看，被動式電容式原理及方案比主動式方案有以上幾方面的優點：1、采集信號更直接，原理更貼近運用場景；2、模組結構更簡單；3、雜訊更易處理；4、模組更輕薄；5、功耗更低。
